2019年構造5（二級建築士学科試験問題）
2020年05月03日 2019年構造5（二級建築士学科試験問題）

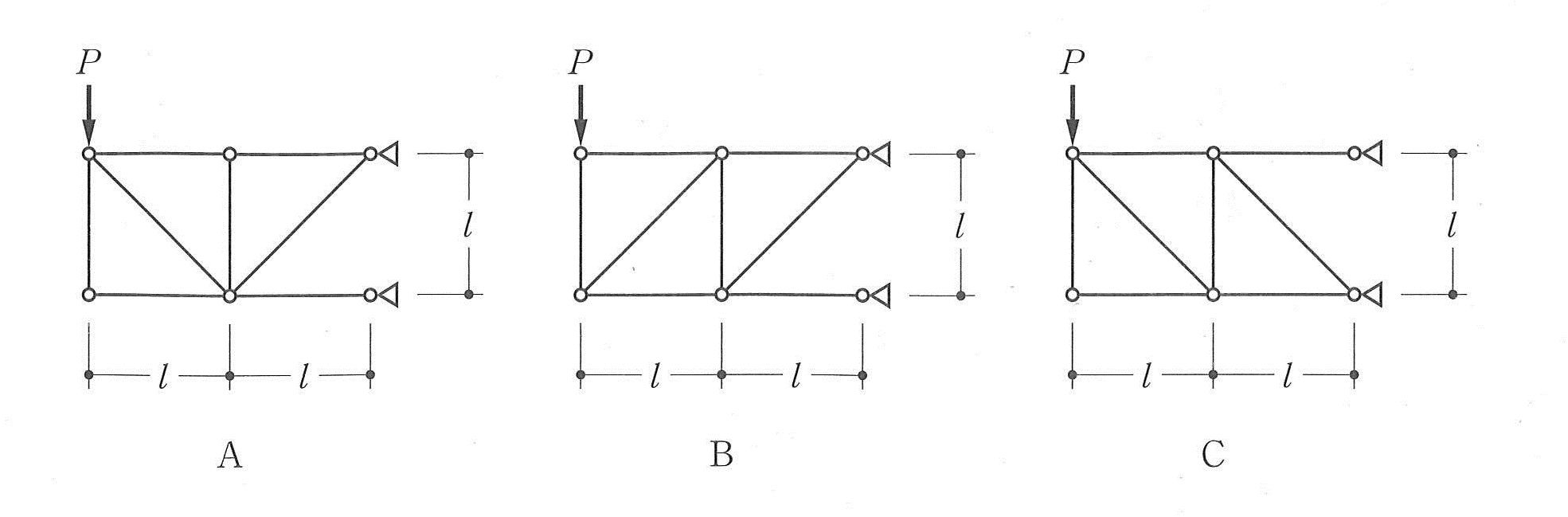

図のようなそれぞれ8本の部材で構成する片持ち梁形式の静定トラストA,B,Cにおいて、軸方向力が生じない部材の本数の組合わせとして、正しいものは、次のうちどれか。
| A | B | C |
| 1本 | 2本 | 3本 |
| 2本 | 0本 | 1本 |
| 2本 | 1本 | 1本 |
| 3本 | 1本 | 2本 |
| 3本 | 2本 | 2本 |
正解（４）
Ｔ形やＬ形の節点で、反対側に荷重の無い部材には軸方向力が生じない。
したがって、Ａ：３本、Ｂ：1本、Ｃ：２本となる。
Ｔ形やＬ形の節点で、反対側に荷重の無い部材には軸方向力が生じない。
したがって、Ａ：３本、Ｂ：1本、Ｃ：２本となる。
