H24施工23（２級建築士学科試験問題）
2017年02月02日 H24施工23（２級建築士学科試験問題）

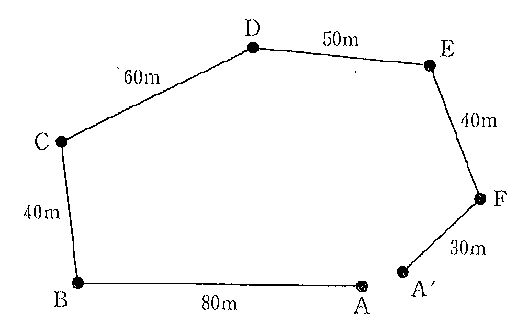

平板による骨組測量を進測法によりＡＢＣＤＥＦＡ’点の順に測量し、作図したところ、Ａ点とＡ’点との閉合誤差が1.5cmであった。この誤差を調整した場合、C点の図面上の移動量として、正しいものは、次のうちどれか。
ただし、閉合比（精度）＝閉合誤差／全測線長＜標準精度とする。
２．0.4cm
３．0.6cm
４．0.8cm
５．1.0cm
正解（３）
閉合否→1.5／（8000＋4000＋6000＋5000＋4000＋3000）＝1／20,000
A〜C点までの距離→12,000（cm）
よって移動量は12,000×1／20,000＝0.6（cm）
