H27構造03（２級建築士学科試験問題）
2015年10月17日 H27構造03（２級建築士学科試験問題）

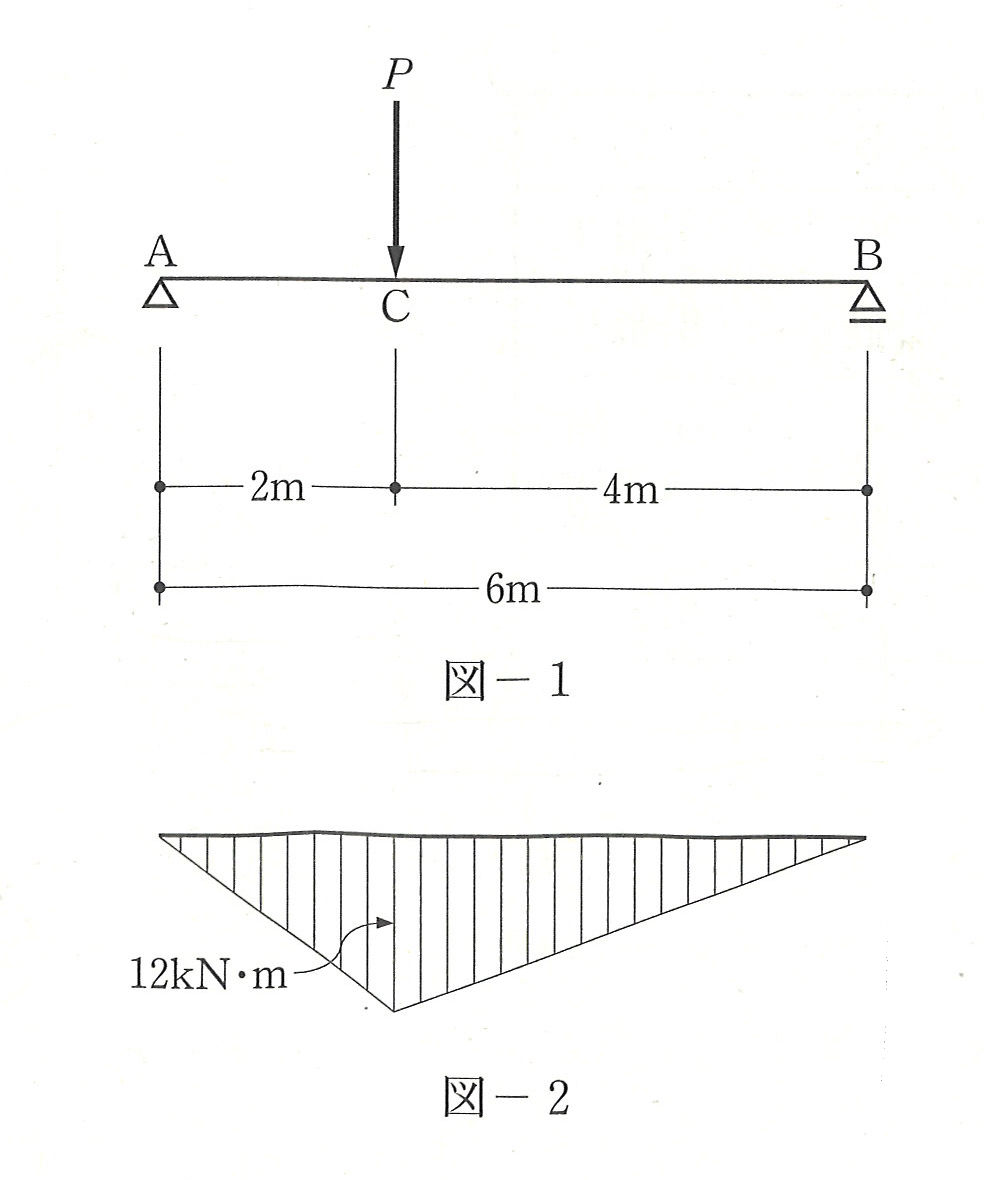

図−１のような荷重Pを受ける単純梁において、曲げモーメント図が図−２となる場合、A−C間のせん断力の大きさとして、正しいものは、次のうちどれか。
1. ２kN
2. ４kN
3. ６kN
4. ８kN
5. 10kN
（正解）３
A-C間のせん断力の大きさは反力RAの大きさである。
また、C点の曲げモーメントの値は、A-C間のせん断力図の面積と一致することから、
RA×2＝12
∴RA＝6kN
A-C間のせん断力の大きさは反力RAの大きさである。
また、C点の曲げモーメントの値は、A-C間のせん断力図の面積と一致することから、
RA×2＝12
∴RA＝6kN
