H21構造02（２級建築士学科試験問題）
2009年09月28日 H21構造02（２級建築士学科試験問題）

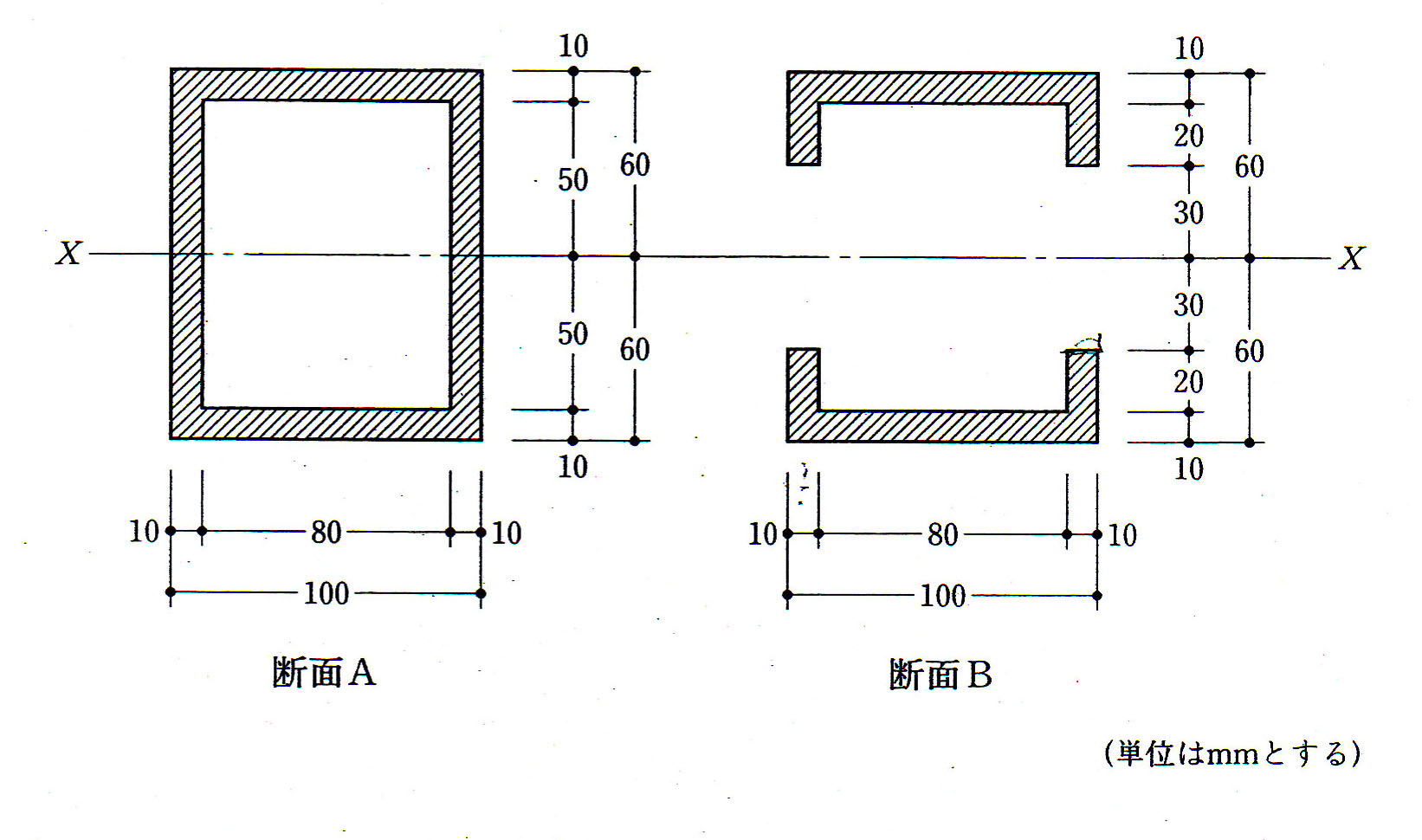

図のような断面A及び断面Bにおいて、X軸に関する断面二次モーメントの値の差の絶対値として、正しいものは、次のうちどれか。
１．6×104 mm4 ２．12×104 mm4
３．18×104 mm4
４．24×104 mm4
５．36×104 mm4
（正解）５
断面２次モーメントは、I=bh3/12の式で求める。
差の部分だけ（２ヶ所）を計算すると、
I=10×603/12×2=180,000=36×104 [mm4]
