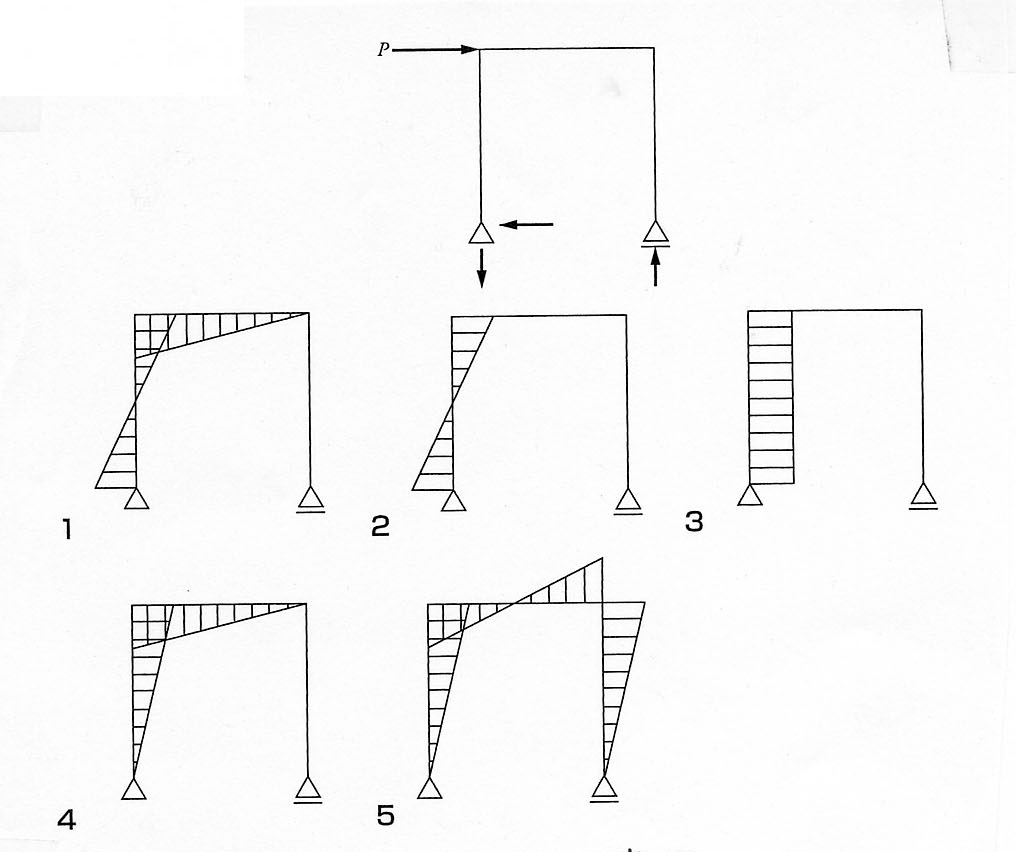

図のような荷重を受ける静定ラーメンの曲げモーメント図として、正しいものは、次のうちどれか。ただし、曲げモーメントは、材の引張側に描くものとする。
（正解）４
最初に反力を求める。左（ピン）をＡ支点、右（ローラー）をＢとする。
反力ＨA（右向き）、ＲA（下向き）、ＲB（上向き）を仮定する。
また、柱、はりの長さをℓとする。
（�顱某緤進�向のつりあい
∴ＨA＝Ｐ
（�髻鳳�直方向のつりあい
ＲA＝ＲB
（�鵝縫癲璽瓮鵐箸里弔蠅△ぁ複損拇世鮹羶瓦箸垢襦�
ＲA×ℓ＝Ｐ×ℓ
∴ＲA＝＋Ｐ
∴ＲB＝＋Ｐ
次に曲げモーメントについて考える。
柱（左側）については、水平反力ＨA＝Ｐが曲げモーメントを引き起こし、
Ａ支点から離れていくにつれ増大する。
はりについては、はりのある点の右側で考えると、Ｂ支点の反力Ｐ（下向き）が、
曲げモーメントを引き起こし、Ｂ支点から離れていくにつれ増大する。
柱（左側）については、、Ｂ支点の反力Ｐ（下向き）は引張力となり曲げモーメントは、発生しない。
