H11構造04（２級建築士学科試験問題）
2009年06月11日 H11構造04（２級建築士学科試験問題）

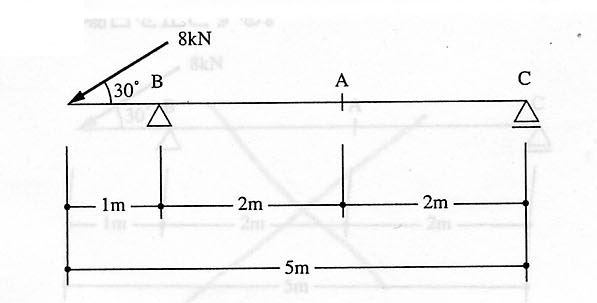

図のような荷重を受ける単純ばりのＡ点における曲げモーメントの大きさとして、正しいものは、次のうちどれか。ただし、モーメントの符号は、はりの下側に引張力が働く場合を正とし、１kＮ＝0.102tfとする。
1.
−８kＮ･m2. −４kＮ･m
3. −２kＮ･m
4. ＋４kＮ･m
5. ＋５kＮ･m
（正解）３
最初に反力を求める。
斜めの荷重８ｋＮは、鉛直方向の荷重４ｋＮ（下向き）と、
水平方向の荷重４√３ｋＮ（左向き）に分解できる。
反力ＨB（右向き）、ＲB（上向き）、ＲC（上向き）を仮定する。
（�顱某緤進�向のつりあい
∴ＨB＝４√３ｋＮ
（�髻鳳�直方向のつりあい
ＲB＋ＲC＝４
（�鵝縫癲璽瓮鵐箸里弔蠅△ぁ複短拇世鮹羶瓦箸垢襦�
ＲB×４＝４×５
∴ＲB＝＋５kＮ
∴ＲC＝−１kＮ（上向に仮定したが実際には下向きに１ｋＮということ）
次に、Ａ点で切断して右側部分でモーメントのつりあいを見る。
ＭA−１kＮ×２ｍ＝０
∴ＭA＝−２ kＮ・ｍ
