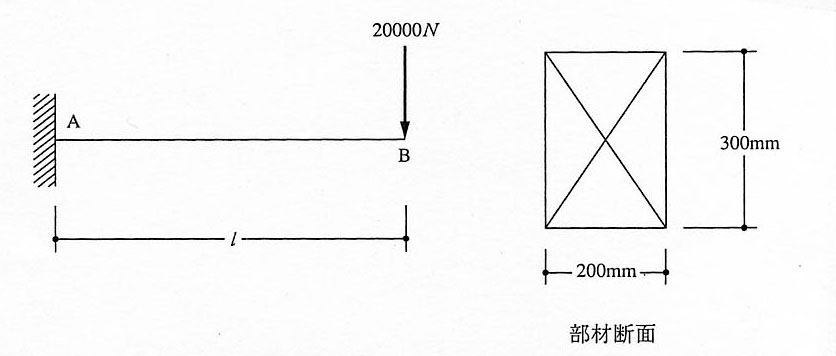

図のような荷重を受ける片持ばりに断面200mm×300mmの部材を用いた場合、最大曲げ応力度が10Ｎ/平方ミリメートルとなるときのはりの長さｌの値として、正しいものは、次のうちどれか。ただし、部材の自重は無視し、１Ｎ＝0.102kgfとする。
1. 1,000mm
2. 1,500mm
3. 2,000mm
4. 2,500mm
5. 3,000mm
（正解）２
最大曲げモーメントは先端Ｂ点で生じる。
∴ＭC＝２,０００ℓ（Ｎ・ｍｍ）
次に、この断面の断面係数Ｚは、
Ｚ＝ｂｈ２／６＝２００×３００２／６＝３,０００，００００ ｍｍ３
曲げ応力度の式 σ＝Ｍ／Ｚより
１０＝２,０００ℓ／３,０００，００００
∴ℓ＝１,５００ ｍｍ
