H11構造01（２級建築士学科試験問題）
2009年06月14日 H11構造01（２級建築士学科試験問題）

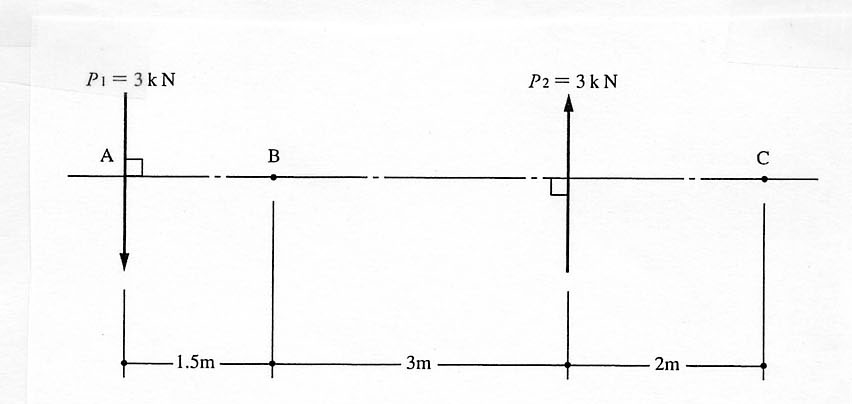

図のような平行な二つの力Ｐ1、Ｐ2によるＡ、Ｂ、Ｃの各点におけるモーメントＭA、ＭB、ＭCの値の組合せとして、正しいものは、次のうちどれか。ただし、モーメントの符号は、時計回りを正とし、１kＮ＝0.102tfとする。
ＭＡ ＭＢ ＭＣ
１．−１３.５ −１３.５ −２５.５ ｋＮ・ｍ
２．−１３.５ −１３.５ −１３.５ ｋＮ・ｍ
３．＋１３.５ −１３.５ ＋２５.５ ｋＮ・ｍ
４．＋１３.５ ＋１３.５ ＋１３.５ ｋＮ・ｍ
５．＋１３.５ ＋１３.５ ＋２５.５ ｋＮ・ｍ
（正解）２
左回り（−）の偶力のモーメントより、Ｍ＝−３ｋＮ×４.５ｍ＝−１３.５ｋＮ・ｍ
Ａ点、Ｂ点、Ｃ点のいずれも同じ値となる。
左回り（−）の偶力のモーメントより、Ｍ＝−３ｋＮ×４.５ｍ＝−１３.５ｋＮ・ｍ
Ａ点、Ｂ点、Ｃ点のいずれも同じ値となる。
